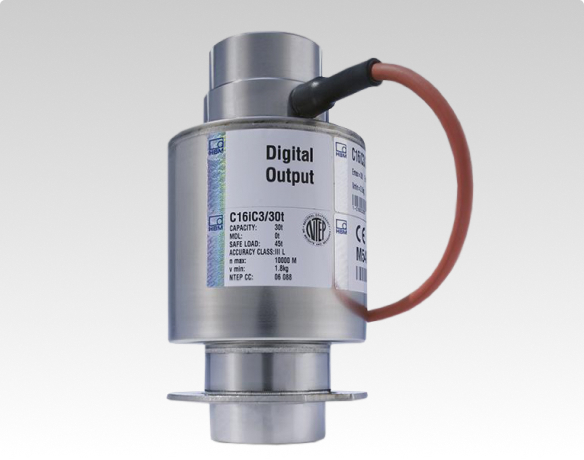

Тензодатчик HBM C16i

Цифровой тензодатчик колонного типа HBM C16i C3 20т-60т рекомендован для автомобильных, железнодорожных, большегрузных платформенных весах, а так же для взвешивание емкостей и баков.

HBM C16i –цифровой датчик имеет цифровой интерфейс, со встроенной высокоточной электроникой которая имеет класс точности С6. Надежность датчика обеспечивает защита от перенапряжения, имеет IP68 класс пыле- и влагозащиты позволяет работать в тяжёлых промышленных условиях. Цифровой датчик C16i имеет те же габариты, как и аналоговая версия С16А.

Технические характеристики:

Номинальная нагрузка (Еmax): 20 т-60т
Класс точности согласно OIML R60: C3 (0,0180 %)
Количество делений шкалы (nLC): 3000
Минимальное деление шкалы весового тензодатчика (vmin), % от Emax: 0,0100
Минимальный поверочныйинтервал весов (e min) согласно EN 45 501 (…LC = макс. число датчиков): 5кг (6 LC); 10кг (10 LC)
Чувствительность (C n): 1000000 делений
Допуск чувствительности: ±0,03%
Темп. отклонение чувствительности (ТКС): ±0,0080% Cn /10K
Темп. отклонение нулевого сигнала (ТК0): ±0,0140% Cn /10K
Гистерезис (d hy): ±0,0170% Cn
Нелинейность(d lin): ±0,0180% Cn
Ползучесть (d cr) за 30 мин.: ±0,0167% Cn
Рекомендуемое напряжение питания (U ref): 12В
Номинальное напряжение питания (B U): 8,5…..15В
Потребляемый ток: 50мА
Разрешающая способность: 20Бит (при 1 Гц)
Частота измерений, (1/сек): 200/100/50/25/12/6/3/2/1
Фильтр режим 1: 8 … 0,05Гц (НЧ фильтр)
Фильтр режим 2: 8 … 3Гц (НЧ фильтр)
Асинхронный интерфейс: RS-485/4-проводный (длина кабеля – до 500 м)
Скорость обмена: 1200 … 115200 бод
Число абонентов шины: макс. 32
Предельные значения температуры: -50… +50
Температура хранения (Btl): -50… +85
Предельно допустимая нагрузка (E L): 150%
Разрушающая нагрузка (E d): >350%
Допустимая динамическая нагрузка (амплитуда колебаний согласно DIN 50 100): 70% E max
Номинальная нагрузка (E max): 20т
Отклонение при E max (snom), ориент.: 0,65мм
Вес (G) с кабелем, ориент.: 2,2кг-3,8кг.
Класс защиты согласно EN60529 (IEC529): IP68 (условия испытаний: 100 часов, 1 м водяного столба)
IP69К (вода под давлением, очистка паром)
Материал: нержавеющая сталь
Классификация по влажности: СН
Длина кабеля: 20 м-40м.

Документация:

Производитель: Hottinger Baldwin Messtechnik GmbH, Германия
