Индикатор Utilcell SMART

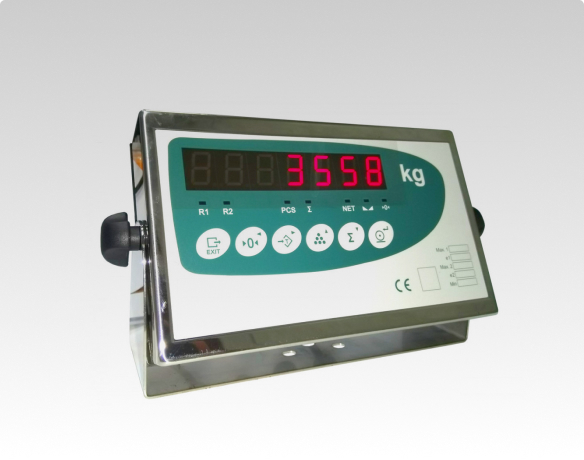

Весовой двухдиапазонный индикатор Utilcell SMART в корпусе из нержавеющей стали (толщиной 1 мм) со светодиодным семи разрядным индикатором изготовлен в соответствии с OIML R76 & EN 45501.

Эргономичное меню настройки, возможность калибровки, высокая точность (24 бит ЦАП) и частота (50Гц) измерений, предварительная калибровка, режим подсчета общей массы и электромагнитная защита сильные стороны индикатора Utilcell SMART.

Встроенный интерфейс RS-232 позволяет устанавливать связь с компьютером, принтером или дополнительным индикатором.

К индикатору возможно подключение до 4 тензодатчиков по 350 Ω или 8 тензодатчиков по 700 Ω.

Области использования индикатора:

Взвешивание животных (с установкой времени задержки до начала взвешивания)
Контрольное взвешивание

Технические характеристики

Аналоговая часть

Максимальный РКП тензодатчика: ±3 mV/V
Входное сопротивление: 200 MΩ
Внутреннее разрешение: АЦП 24 бит, 16700000 делений (± 8350000)
Скорость измерения: 50 Гц
Нелинейность: ≤ 0.01 % от измеряемого диапазона
Термостабильность «нуля»: 150 nV/ºC max
Термостабильность характеристики: 3.5 ppm/ºC max
Напряжение питания датчиков: 6.1 ± 0.5 В пост.
Минимальное сопротивление: 85Ω (4 датчика по 350Ω или 8 датчиков по 700Ω)
Сопротивление нагрузки: 1000 kΩ
Максимальная длина кабеля до тензодатчиков: 400 м (6 проводное подключение), 30 м (4 проводное подключение)
Максимальное входное напряжение: ± 12 В

Интерфейс оператора

Дисплей: 7 разрядный светодиодный, высотой 20 мм
Клавиатура 6 кнопок с тактильным эффектом

Последовательный порт

Порт Tx/Rx: двунаправленный RS-232C
Опция: RS-485, RS-232C передача
Скорость передачи: 19200, 9600, 4800, 2400, 1200 бод
Количество бит и контроль четности: 8 бит без проверки по четности, 7 бит с проверкой по четности и 7 бит контроль по нечетности

Опции

4 цифровых входа: V = 0.8В; V ihigh = 2В; V imax = 30В
4 цифровых выхода: открытый коллектор; V olow = 0.5В V ohigh = V ext – 1.2В; I ilow = 200мA (max), диапазон V ext = 5В – 24В
Аналоговый выход: гальванически развязанный, 14-бит D/A, выходное напряжение: 0 –10.5В; нагр. > 1kΩ, выходной ток: 0 – 21мA; сопротивление нагрузки <500 Ω

Напряжение питания

Напряжение питания: ~230 В ±10%, 50 Гц, 6 Вт.
Предохранитель: 250 В, 100 мA плавкая вставка
Блок питания (для исполнения IP65): 7.5В … 15В, номинал 12В, предохранитель 500мA

Габаритные размеры и температура

Диапазон рабочих температур: -10ºC до 40ºC
Температура хранения: -25ºC до 70ºC
Габаритный размер: 282 x 158 x 71 мм
Масса: 1 кг
Крепление: скоба для крепления к стене или столу
