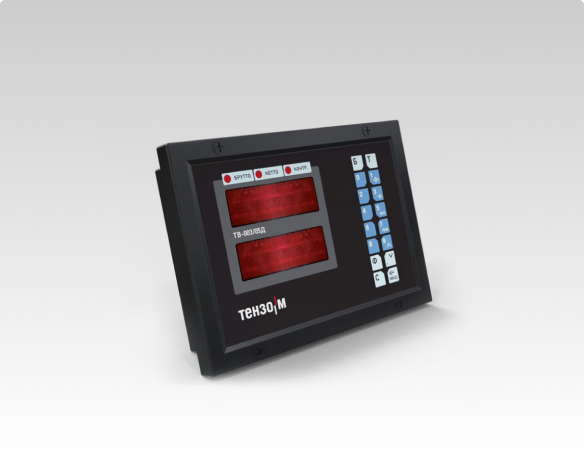

Весоизмерительный индикатор Тензо-М ТВ-003/05Д
Весовой преобразователь ТВ-003/05Д предназначен для использования в статических платформенных весах. Высокая разрешающая способность и широкий входной диапазон позволяют использовать тензодатчики с рабочим коэффициентом передачи от 1 до 3 мВ/В.
Преобразователь ТВ-003/05Д выполнен в плоском корпусе размером 249х174х60 со светодиодным индикатором с высотой символов 14мм.
Достоинства:
- возможность оснащения терминала различными интерфейсами:
- RS-232/485;
- RS-232/485 и Wi-Fi;
- Ethernet;
- токовая петля;
- аналоговый выход;
- возможность настройки пользователем аналогового выхода в четырех различных режимах работы
- с выходом по току (0-20мА, 4-20мА) или по напряжению (0-5В, 0-10В);
- режимы работы:
- брутто/нетто;
- суммирование нетто;
- взвешивания животных;
- счётная функция;
- питание тензодатчиков по шестипроводной схеме;
- возможность автоматической компенсации ухода «нуля».
Модуль Wi-Fi может работать в двух режимах
«Точка доступа» – модуль самостоятельно организует сеть
«Инфраструктура» – модуль подключается к существующей сети предприятия
Для настройки модуля Wi-Fi необходимо подключить терминал через интерфейс RS-232 к компьютеру,
на котором установлена программа настройки конфигурации модуля Wi-Fi и настроить его в
соответствии с инструкцией по настройке.
Технические характеристики:
- Нелинейность не более, % 0,001
- Внутренняя разрешающа способность на 1 мВ/В, не хуже 100000
- Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже 2
- Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже 2
- Диапазон входного аналогового сигнала, мВ/В От -0,97 до +3
- Минимальный входной сигнал на одно поверочное деление, мкВ 0,25
- Тип первичного преобразователя тензорезисторный
- Питание первичного преобразователя 5В
- Тип линии связи с первичным преобразователем шестипроводная
- Максимальная длина связи с первичным преобразователем, м 20
- Минимальное входное сопротивление тензодатчика , Ом 80
- Дисплей цифровой 6-ти разрядный светодиодный
- Размер изображения одного символа, мм 14 х 10
- Количество разрядов индикации веса 6
- Напряжение питания, В 187÷242
- Потребляемая мощность, ВА, не более 13
- Рабочий диапазон температур, °С -20... +50
- Степень защиты оболочкой IP65
- Габаритные размеры, мм 249 x 174 x 60
- Масса, кг, не более 1,5
Стандартная комплектация
- Весоизмерительный преобразователь
- Паспорт
- Руководство по эксплуатации и калибровке (входит в комплект отдельной поставки, не в составе весов).
