Весовой терминал цифровой ВТ-009

Терминал ВТ-009 предназначен для работы в составе электронных весов с цифровыми тензорезисторными весоизмерительными датчиками веса C16i производства НВМ.

Терминал предназначен для отображения результатов взвешивания поступающих к нему в виде цифрового кода от датчиков веса C16i; обмена информацией с компьютером (принтером, табло серии CD3000), а так же выполнения сервисных функций.
Терминал предназначен для эксплуатации в закрытых помещениях при температуре окружающей среды от плюс 5°С до плюс 40°С. Примечание: при условии заказа дополнительного модуля обогрева допустимый эксплуатационный температурный диапазон окружающей среды для терминала составляет от минус 30°С до плюс 40°С.

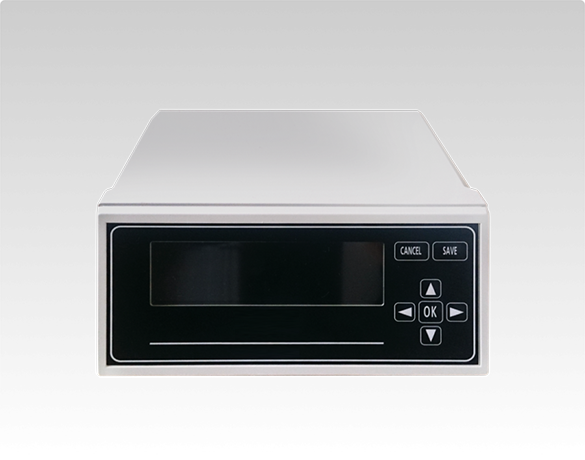

Терминал имеет пластмассовый корпус, обеспечивающий удобный для работы угол обзора. В основном режиме работы индикатор предназначен для отображения измеряемой массы и текущей даты.

Технические характеристики

Тип дисплея: графический, жидкокристаллический
Размер точки, мм: 0,4х0,4
Количество строк: 64
Количество столбцов: 240
Подсветка дисплея: светодиодная
Частота обновления индикации: 4 Гц
Тип интерфейса с датчиками веса C16i : RS-485
Максимальная длина линии связи c датчиками веса C16i, м : не более 500
Скорость обмена с датчиками веса: бод 9600
Число датчиков в системе: не более 12
Тип интерфейса с компьютером RS-232/RS-485/USB 2.0
Максимальная длина линии связи с компьютером:
- по RS-232 (по RS-485), м, не более 50(500)
- по USB 2.0, м, не более 5
Скорость обмена по RS-232 (RS-485), бод: 2400…19200
Время установления рабочего режима, мин: не более 15
Параметры электрического питания от сети AC (c применением внешнего блока питания):
- напряжение, В от 187 до 242
- частота, Гц от 49 до 51
Параметры электрического питания от сети DC (c применением аккумулятора):
- напряжение питания, В от 9 до 15
- род тока напряжения питания постоянный
Параметры питания датчиков:
- напряжение питания, В от 9 до 15
- род тока напряжения питания постоянный
Потребляемая мощность, ВА: не более 15
Габаритные размеры, мм: не более 120х240х220
Масса с внешним блоком питания, кг: не более 1,5
Степень защиты лицевой панели от воздействия окружающей среды: IP54
