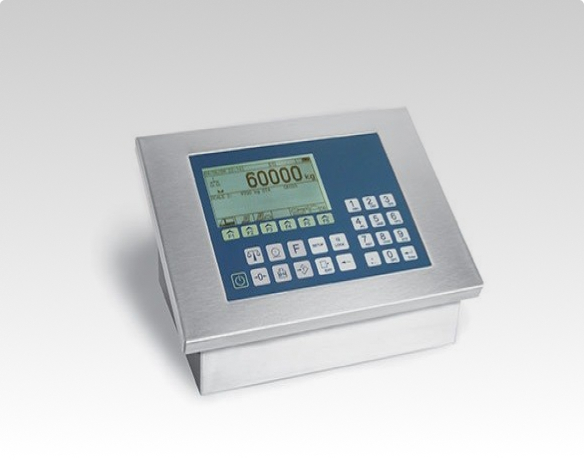

Весовой терминал Utilcell MATRIX II

Технические характеристики:

• Много диапазонный.
• С коррекцией линейности.
• 32-битный микропроцессор с флэш памятью для обновления программного обеспечения через последовательный порт.
• Выбор режима работы: мостовые весы, промышленное взвешивание, дозирование.
• Два двунаправленных порта RS-232, один порт RS-485, один порт Ethernet.
• Установка времени и даты.
• Имеет одобрение стандарта EN 45501 для режимов одно диапазонный и много диапазонный.

MATRIX II - это современный и мощный индикатор для аналоговых
и цифровых тензодатчиков.

Отличительные особенности MATRIX II:

Корпус из нержавеющей стали.

Аналоговый интерфейс тензодатчиков (до 8 тензодатчиков 350 Ом или 16 тензодатчиков 700 Ом) (артикул 89400).

Цифровой интерфейс тензодатчиков (до 16 тензодатчиков).

Точный 24-битный аналого-цифровой преобразователь.

Буквенно-цифровой дисплей с подсветкой, регулируемой вручную, для лучшего просмотра данных.

Возможность настольного или панельного монтажа.

Клавиатура с 28 кнопками (цифры и функции).

Поставляется по умолчанию с двумя последовательными интерфейсами RS-232 и одним RS-485. Возможность расширения RS-232 или RS-485.

Выбор режима работы: промышленное взвешивание, весы или режим дозирования.

Конфигурация режима работы отражается при печати на принтере.

Два уровня доступа с помощью паролей (PIN-кодов).

PUK-код, если PIN-код забыт или скомпрометирован.

Количество калибровок и дата доступны для контроля.

Числовая калибровка (теоретическая) или реальная калибровка (с калиброванными весами).

DSD (Data Storage Device) или Alibi Memory имеет метрологическое одобрение.

Опция аналогового выхода 0-10 В / 4-20 мА.

Возможность добавления второго интерфейса взвешивания (scale2). Можно объединить аналоговый и цифровой интерфейсы в одном индикаторе.

Что касается режима взвешивания, очень удобный способ ввода таблицы грузового автомобиля, описание материала, работа с базой данных взвешивания, первичное и вторичное взвешивание, поиск транспортных средств для выполнения повторного взвешивания.

Возможность подключения внешнего цифрового модуля ввода / вывода для светофоров, ворот и т. д. (контроль движения на весовом мосту).

При использовании режима дозирования, использование внешнего входа / выхода для управления работой, аварийными сигналами и т. д.

Управление скоростью наполнения первая скорость, вторая скорость.

Возможность записи собственного логотипа для отображения при запуске устройства.
водителей, разгрузки материалов и т. д.

Бесплатное программное обеспечение поставляется по запросу: квитанции, загрузка базы данных взвешиваний (мостовые весы), обновление прошивки, загрузка логотипа при запуске.

Подключение аналоговых тензодатчиков

• Максимальный РКП тензодатчика: ±3 mV/V
• Входное сопротивление: 200 MΩ
• Внутреннее разрешение: АЦП 24 бит, 16700000 делений (± 8350000)
• Скорость измерения: 50 Гц
• Нелинейность: ≤ 0.01 % от измеряемого диапазона
• Термостабильность «нуля»: 150 nV/ºC max
• Термостабильность характеристики: 3.5 ppm/ºC max
• Напряжение питания датчиков: 6 ± 0.5 В пост.
• Минимальное сопротивление: 43Ω (8 датчиков по 350Ω или 16 датчиков по 700Ω)
• Сопротивление нагрузки: 1000 kΩ
• Максимальная длина кабеля (сечением 1 кв. мм) до тензодатчиков: 400 м (6 проводное подключение), 30 м (4 проводное подключение)
• Максимальное входное напряжение: ± 6.8 В

Подключение цифровых тензодатчиков

• Тип тензодатчиков: 740D модель Utilcell или совместимые
• Источник питания цифровых тензодатчиков: 8 В (постоянное напряжение) 1.5 А (внешний адаптер)
• Подключение цифровых тензодатчиков: шина RS-485 full duplex, 38400 бод
• Максимальное число подключаемых тензодатчиков: 16

Интерфейс оператора

• Дисплей: графический ЖК (240*128) с подсветкой
• Клавиатура: 29 кнопок
• Внешняя клавиатура: стандартная PC, разъем PS/2

Последовательный порт

• Порт Tx/Rx (канал 1): двунаправленный RS-232C
• Порт Tx/Rx (канал 2): двунаправленный RS-232C
• Порт Tx/Rx (канал 3): half duplex RS-485
• Скорость передачи: 115200, 57600, 38400, 19200, 9600, 4800 бод
• Количество бит и контроль четности: 7 и 8 бит, оба без проверки четности, с проверкой по четности или контролем по нечетности

Напряжение питания

• Напряжение питания: 90~260 В, 50-60 Гц, 18 Вт максимум.
• Предохранитель: 250 В, 2 A, плавкая вставка
• Блок питания DC: 18 В, предохранитель 1A

Габаритные размеры и температура

• Диапазон рабочих температур: -10ºC до 40ºC
• Температура хранения: -25ºC до 70ºC
• Габаритный размер: 278.5 x 132.3 x 185 мм
• Масса: 3.2 кг
• Крепление: скоба для крепления к стене или столу

Описание встроенных функций дозирования MATRIX II

Функции дозирования позволяют автоматически загружать и выгружать продукты, производя контроль начала или окончания процесса по измеряемым весовым данным. Управление дозирующей электромеханической системой осуществляется через один или несколько внешних модулей, устанавливаемых на DIN-рейку, которые имеют цифровые выходы (реле) и входы. Эти модули подключаются к Matrix II через шину RS485 через порт COM3 или COM4 (опционально, гальванически развязаны). Есть шесть различных режимов дозирования, которые выбираются через меню конфигурации приложения. После выбора рабочего режима, клавиши доступа к функциям дозирования появятся в контекстных клавишах основного дисплея. Программа дозирования позволяет взаимодействовать с другими системами (световые и звуковые индикаторы тревоги, кнопки запуска, блокировка датчиков безопасности, PLC (Power Line Communication) и т.д.) Работа функции дозирования будет определяться выполняемой программой и в соответствии с ней нужно будет вводить те или иные параметры для начала дозирования.

Основные характеристики MATRIX II:

• Возможность переключения скорости дозирования (1-я или 2-я скорость).
• Шесть функций дозирования: 2 для загрузки, 2 для выгрузки, загрузка + выгрузка и загрузка / выгрузка. Возможность работы с весом или количеством.
• Дозирование брутто или нетто (только в режиме загрузки).
• Возможность совершать циклы (до 99).
• Задание параметров в процессе работы, с регулировкой автоматической настройки. Параметры дозирования задаются конфигурацией или пользователем путем ввода с клавиатуры при начале дозирования. Программируемые поля погрешностей выше и ниже желаемого веса.
  Программирование полей ошибок в процентах или весе.
• Отсутствие обнаружения материала (настраивается).
• Возможность добавления материала в бункер для взвешивания, когда при работе в разгрузке появляется ошибка отсутствия материала.
• Выполнение запуска через внешний ввод, с клавиатуры или автоматически.
• Независимая конфигурация и параметры дозирования для шкалы 1 и шкалы 2. Программируемое время задержки до получения окончательного веса после дозирования. Возможность выполнения настраиваемой начальной функции перед началом дозирования. Возможность выполнения настраиваемой конечной функции после дозирования.
• Выполнение функции опорожнения после дозирования (настраивается).
• Возможность автоматической печати квитков после каждого дозирования.
• Индикация ошибок в процессе дозирования.
• Использование цифровых входов для запуска, паузы, блокировки и отмены дозирования с помощью внешних сигналов.
