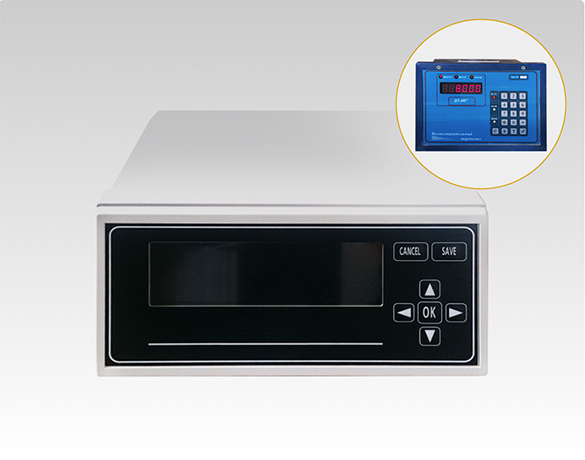

Весовой терминал ВТ-007

Весоизмерительный прибор ВТ-007 работает в составе электронных весов с тензометрическими датчиками веса C16A производства НВМ (или аналогичными).

Прибор предназначен для обработки сигнала тензорезисторных датчиков, вычисления веса и отображения результатов взвешивания; обмена информацией с компьютером (принтером, табло), а так же выполнения сервисных функций.
Терминал предусмотрен для эксплуатации в закрытых помещениях при температуре окружающей среды от плюс 5 до плюс 40°С.
Прибор имеет пластмассовый корпус, обеспечивающий удобный для работы угол обзора. В основном режиме работы индикатор предназначен для отображения измеряемой массы и текущей даты.

Технические характеристики

Тип индикатора: графический, жидкокристаллический
Размер точки, мм: 0,4х0,4
Количество строк: 64
Количество столбцов: 240
Подсветка индикатора: светодиодная
Напряжение питания тензодатчика, В: 5±0,5
Сопротивление нагрузки по цепи питания датчика, Ом: 70…1000
Рабочий диапазон сигнала тензодатчика, мВ/В: 1…3
Количество линий для подключения тензодатчика: 6
Длина проводов для подключения тензодатчика, м, не более: 50
Основная приведённая погрешность преобразования сигнала тензодатчика в код, %, не более: 0,005
Изменение коэффициента преобразования от температуры,%/°С, не более: 0,001
Тип интерфейса с компьютером: RS-232
Максимальная длина линии связи с компьютером, м, не более: 50
Скорость обмена по RS-232, бод: 2400…19200
Время установления рабочего режима, мин: не более 15
Параметры сети питания (для блока питания прибора):
– напряжение, В: от 187 до 242
– частота, Гц: от 49 до 51
Параметры питания прибора:
– напряжение питания, В: от 9 до 15
– вид тока напряжения питания: постоянный
Потребляемая мощность, ВА, не более: 15
Габаритные размеры, мм: 115х236х218
Масса с внешним блоком питания, кг, не более: 1,5
Степень защиты от воздействия окружающей среды: IP42
