Весовой терминал ВТ-008
Весоизмерительный прибор ВТ-008 работает в составе электронных весов с тензометрическими датчиками веса C16A производства НВМ (или аналогичными).
Прибор предназначен для обработки сигнала тензорезисторных датчиков, вычисления веса и отображения результатов взвешивания; обмена информацией с компьютером (принтером, табло серии CD3000), а так же выполнения сервисных функций.
Терминал предусмотрен для эксплуатации в закрытых помещениях при температуре окружающей среды от плюс 5 до плюс 40°С. Примечание: при условии заказа дополнительного модуля обогрева допустимый эксплуатационный температурный диапазон окружающей среды для индикатора составляет от минус 30°С до плюс 40°С.

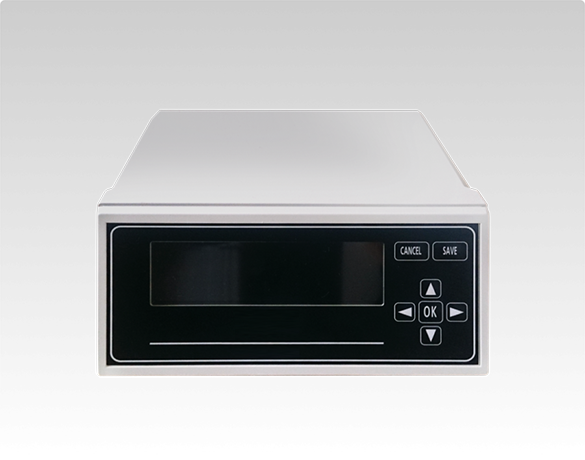

Прибор имеет пластмассовый корпус, обеспечивающий удобный для работы угол обзора. В основном режиме работы индикатор предназначен для отображения измеряемой массы и текущей даты.
Технические характеристики
- Класс точности: III
- Максимальное число поверочных делений: 10000
- Диапазон входного сигнала, мВ: 0...10
- Минимальный входной сигнал, приходящийся на поверочное деление, мкВ: 1
- Диапазон полного сопротивление датчика, Ом :700±20
- Тип дисплея: графический, жидкокристаллический
- Размер точки, мм: 0,4х0,4
- Количество строк: 64
- Количество столбцов: 240
- Подсветка дисплея: светодиодная
- Частота обновления индикации, Гц: 4
- Напряжение питания весоизмерительного датчика, В: 5±0,5
- Сопротивление нагрузки по цепи питания датчика, Ом: 70…1000
- Рабочий диапазон сигнала датчика, мВ/В: 1…3
- Количество линий для подключения датчика: 6
- Длина проводов для подключения датчика, м: не более 50
- Максимальное сопротивление провода, Ом: 3
- Основная приведённая погрешность преобразования сигнала датчика в код, % : не более 0,005
- Нормирующее значение, мВ/В: 2
- Изменение коэффициента преобразования от температуры, %/°С: не более 0,001
- Тип интерфейса с компьютером: RS-232/RS-485/USB2.0
- Максимальная длина линии связи с компьютером,
- по RS-232 (по RS-485), м, не более 50 (500)
- по USB 2.0, м, не более 5 - Скорость обмена по RS-232 (RS-485), бод 2400…19200
- Время установления рабочего режима, мин: не более 15
- Параметры сети питания (для блока питания индикатора):
- напряжение, В от 187 до 242
- частота, Гц от 49 до 51 - Параметры питания индикатора (от блока питания или внешнего источника):
- напряжение питания, В от 9 до 15
- вид тока напряжения питания постоянный - Потребляемая мощность, ВА: не более 15
- Габаритные размеры, мм: не более 120х240х220
- Масса с внешним блоком питания, кг: не более 1,5
- Степень защиты лицевой панели от воздействия окружающей среды: IP54
